Stambyte och ny avloppsdragning i källare i Västerljung

Från kamerainspektion till färdig återställning

Projektet startade med ett platsbesök där befintliga gjutjärnsstammar och källarens golvbrunnar filmades invändigt. Kamerainspektionen visade sprickor, rostangrepp och sättningar som hade orsakat återkommande stopp. En åtgärdsplan togs fram och tidplanen för varje etapp tydliggjordes. Dammväggar och golvskydd sattes upp, och kortare avstängningar av avloppet hanterades med provisoriska lösningar så att hushållets vardag stördes minimalt. Säkerhet och ordning hölls genomgående, och arbetsområdet spärrades av med tydlig skyltning.

Rivning och bilning av betong utfördes i markerade schaktstråk. De gamla gjutjärnsrören demonterades och transporterades bort för återvinning. Ny stam installerades med PP-rör upp genom bjälklag, och under plattan lades PEH-ledningar med elsvetsmuffar för lång livslängd och täthet. Rördragningen justerades för bättre fall och förbereddes med grenrör till framtida våtrum. Genomföringar i yttervägg tätades med vattentät genomföring och fogmassor, och brand- samt ljudkrav uppfylldes med manschetter och cellgummiisolering där ledningar passerade bjälklag. Efter återfyllning med packad makadam göts plattan igen, ytor återställdes och systemet provades med täthetsprovning och efterföljande filmning. Resultatet blev en modern, tyst och driftsäker lösning med dokumenterad funktion.

Utförande i källaren och upp i bostaden

Arbetet omfattade hela avloppssystemet i källaren. Inmätning av befintliga lägen för golvbrunnar och anslutningar genomfördes, varefter golv markerades för sågning. Diamantsågning och kontrollerad bilning skapade raka och hanterbara schakt. Massor schaktades ur och transporterades till container för sorterad bortforsling. Efter friläggning av rören demonterades de korroderade gjutjärnsdelarna. Proppning av ledningsstråk genomfördes enligt plan så att ingen oönskad genomströmning uppstod under pågående arbeten. Samtidigt rengjordes spillvattenledningar uppströms med hetvattenspolning för att säkerställa fria flöden inför inkoppling.

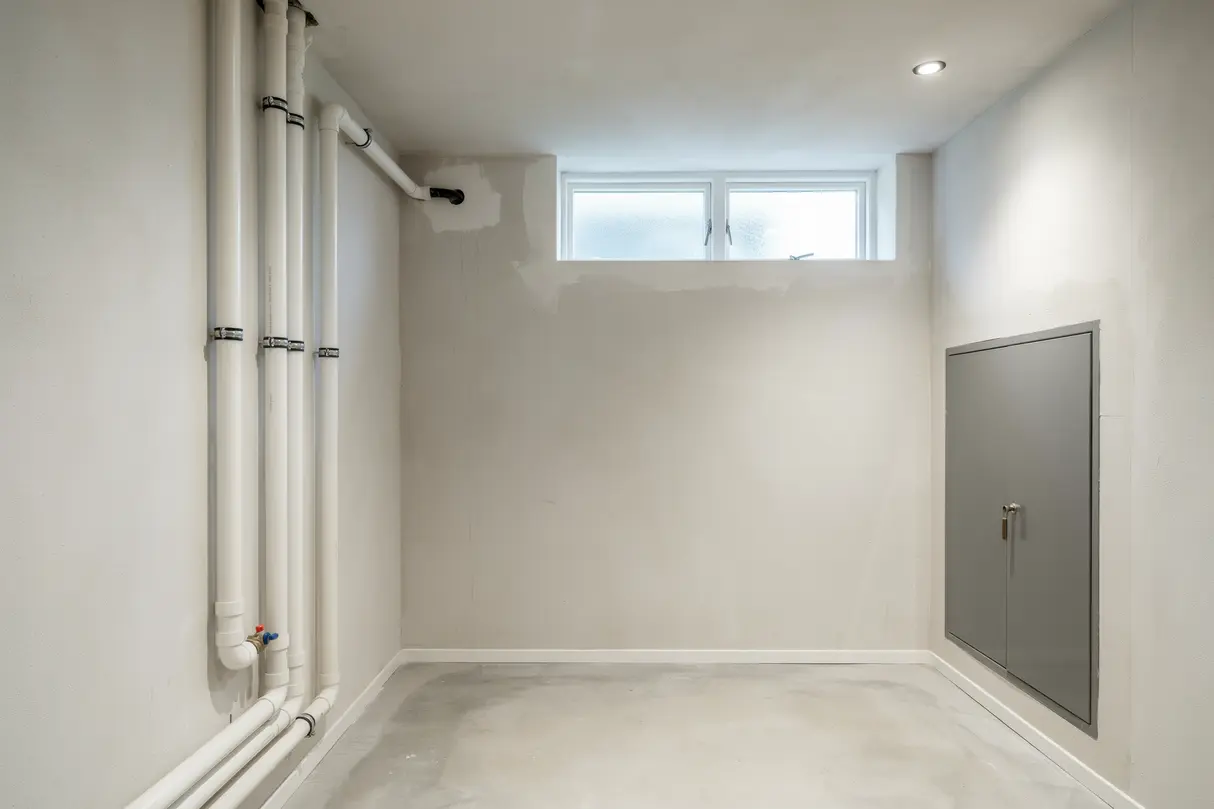

Ny huvudstam sattes med PP 110 upp genom källartaket och anslutningar till övervåningens wc, handfat och kök drogs om med PP 75 och 50 där det passade bäst i konstruktionen. Under källarplattan installerades PEH 110 med elsvetsmuffar, grenrör till tvättstuga och en ny golvbrunn placerades enligt önskat läge. En spol- och renspunkt byggdes in för framtida service. Genomföringen ut genom grundmuren kärnborrades och tätades med vattentät genomföring, och invändiga passager genom bjälklag brandtätades med godkända manschetter. Ljuddämpande cellgummi monterades runt stammen i schakt för att sänka ljudnivån i bostaden.

Schakten återfylldes med dränerande makadam som packades i lager för stabilitet och rätt bärighet. Ett kapillärbrytande skikt lades och armeringsnät monterades där betongen hade öppnats. Plattan göts igen med konstruktionsbetong och ytan rätades av för att matcha befintliga nivåer. Golvbrunnen fixerades i rätt höjd och inlopp kontrollerades för att säkerställa fall mot brunn. Efter härdning spacklades övergångar, ytor städades noggrant och källaren lämnades redo för kundens egna ytskiktsval. Allt bygg- och rivningsavfall transporterades bort och vägdes in på återvinningsanläggning.

När installationen hade färdigställts genomfördes täthetsprovning av de nya ledningarna. Därefter filmades systemet på nytt för dokumentation. Relationsritningar och drift- och skötselinstruktioner överlämnades tillsammans med egenkontroller. Kunden fick en sammanställning av alla kontroller och bilder från arbetsmomenten. Resultatet uppfyllde beställarens krav på driftsäkerhet, renare luktmiljö i källaren och bättre förutsättningar för framtida våtrum.
